Холодильный шкаф - хранение овощей в домашних условиях

Как в течение всей зимы в городской квартире сохранить овощи, особенно картофель. По опыту известно что при комнатной температуре все клубни достаточно быстро теряют влагу, дрябнут и приходят в негодность.

Конечно, можно купить холодильник, или холодильный шкаф, а можно своими руками сделать оригинальную холодильную установку в домашних условиях. Это будет простейший холодильный шкаф или термостат.

Предлагается три самодельных холодильника. Первые два предназначены для хранения овощей внутри помещения, третий же устанавливается на балконе.

Холодильный шкаф-термостат с воздушным охлаждением

Основой каждого из таких овощехранилищ является холодильный шкаф-термостат необходимой емкости. Конечно, проще всего воспользоваться каким-либо готовым ящиком — например, корпусом старого холодильника. Однако не слишком сложно сделать такой короб и самостоятельно.

Для этого подойдет практически любой доступный для вас листовой материал — фанера, оргалит, древесно-стружечные или древесно-волокнистые плиты. Сначала на шурупах и поливинилацетатном или казеиновом клее собирается основа шкафа — боковые панели. Они состоят из деревянных реек сечением 40×40 мм и облицовки из фанеры или ДСП. Далее к боковым панелям пристыковываются нижняя, верхняя и задняя стенки — и внешнюю оболочку короба можно считать готовой.

Однако, чтобы превратить этот короб в холодильный шкаф термостат, его надо теплоизолировать от температурных условий окружающей среды. Лучше всего подходит для этого упаковочный или строительный пенопласт. В крайнем случае, можно воспользоваться древесными опилками, стружками или каким-либо иным теплоизоляционным материалом, который закладывается между внешней обшивкой и внутренней облицовкой короба.

Последняя, выполняется из оргалита или фанеры толщиной около 4 мм. Под облицовкой желательно проложить алюминиевую фольгу (не пожалейте для этого рулончик упаковочной, так называемой, пищевой фольги), это уменьшит потери на теплоизлучение.

Дверь холодильного шкафа-термостата также многослойная. Она состоит из внешней обшивки, теплоизолятора (пенопласта), фольги и внутренней облицовки из оргалита. Навешивается она на обычных дверных или оконных петлях; теплоизоляция обеспечивается прокладкой из полосы поролона или пористой резины, приклеенной изнутри по периметру двери.

Защелка или замок должны плотно прижимать дверь к лицевой поверхности шкафа.

Самодельный холодильник для хранения овощей желательно оснастить выдвижными ящиками. Это позволяет хранить овощи сравнительно небольшими порциями, что удобно для хозяйки. К тому же при необходимости из таких ящиков легко удалять испорченные клубни.

Собираются такие ящики из 10–12-мм фанеры и деревянных брусков сечением 30×30 мм. Соединение — шурупами и поливинилацетатным или казеиновым клеем. В передней и боковых стенках ящиков желательно насверлить отверстия, обеспечивающие циркуляцию воздуха внутри каждой из таких емкостей.

Итак, холодильный шкаф для хранения картофеля и других овощей у вас есть. Однако, чтобы превратить его в холодильник, необходимо обеспечить в нем оптимальную для хранения овощей температуру. Проще всего сделать это с помощью холодного уличного воздуха, благо зимой его более чем достаточно.

Транспортировать этот самый дешевый хладагент лучше всего по коробу-воздуховоду, собранному из оргалита и деревянных реек. Чтобы при этом не переохлаждать квартиру (что неизбежно при большой поверхности воздуховода, имеющей практически уличную температуру), самодельный холодильник надо располагать вблизи окна. Заборное отверстие воздуховода выводится в форточку. Разумеется, придется для этого заменить в ней стекла оргалитом или, оргстеклом, где делается отверстие по размерам воздухозаборника воздуховода.

По соображениям, о которых упоминалось в предыдущем абзаце, воздуховод желательно теплоизолировать, оклеив его тонким поролоном, а поверх — дерматином. Выходные отверстия воздуховода должны совпадать с соответствующими отверстиями в боковой стенке холодильного шкафа. Аналогичные отверстия для выхода воздуха сверлятся и на противоположной стенке шкафа, как это показано на рисунках.

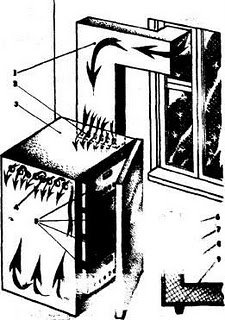

Рис. 1. Холодильный шкаф-термостат с воздушным охлаждением:

1 — короб-воздуховод, 2 — отверстия для доступа холодного воздуха в полость шкафа,
3 — шкаф-термостат, 4 — отверстия для выхода воздуха, 5 — ящики для хранения овощей, 6 — теплоизолятор (пенопласт), 7 — алюминиевая фольга, 8 — внутренняя облицовка шкафа (оргалит), 9 — внешняя оболочка шкафа (фанера, ДСП или ДВП).

Поддерживать оптимальную температуру в таком самодельном холодильнике вам придется вручную, без всякой автоматики. Делается это с помощью подъемной створки-форточки, которой оснащено заборное отверстие на форточке окна. Чтобы следить за температурой в холодильном шкафу, используйте бытовой стрелочный термометр, закрепив его, например, на двери. Методом проб и ошибок можно подобрать оптимальные положения створки-форточки для различных уличных температур, при которых показания термометра холодильника будут составлять от пяти до десяти градусов тепла.

Холодильный шкаф-термостат с жидкостным охлаждением

Домашнее овощехранилище с воздушным охлаждением сделать несложно, однако оно оказывается жестко привязанным к постоянному месту вблизи окна. Но стоит заменить теплоноситель — и все чудесным образом изменится.

Рис. 2. Холодильный шкаф-термостат с жидкостным охлаждением:

1 — расширительный бачок, 2 — внешний (уличный) радиатор, 3 — шайбы радиатора, 4 — оконная рама, 5 — соединительный шланг, 6 — соединительный шланг, 7 — радиатор-охладитель, 8 — шкаф-термостат, 9 — ящики для хранения овощей.

Сделать это можно, взяв за основу жидкостную термосифонную систему охлаждения. Для нее не потребуется громоздкого стационарного воздуховода. Вместо этого на раме окна, снаружи, монтируется радиатор — дюралюминиевая или медная труба с насаженными на нее шайбами из того же металла, вырубленными из тонкого полумиллиметрового листа. Внешний диаметр такой трубы — около 20 мм, диаметр шайбы — 60. 80 мм.

Аналогичный радиатор монтируется и внутри холодильного шкафа — на боковой или задней стенке. Патрубки радиаторов соединяются резиновыми шлангами. У верхнего патрубка уличного радиатора располагается расширительный бачок — например, полиэтиленовый флакон объемом около полулитра. Его назначение — компенсировать расширение теплоносителя.

Рис. 3. Балконный холодильный шкаф-термостат с автоматическим термостатированием:

1 — сигнальная лампа; 2 — шкаф-термостат; 3 — ящики для хранения овощей; 4 — лампы нагревателя; 5 — поддон; 6 — крышка; 7 — внешняя оболочка и кафа; 8 — утеплитель; 9 — внутренняя облицовка шкафа; 10 — шуруп; 11 — полиэтиленовый флакон; 12 — пластмассовый толкатель с пружиной; 13 — крышка датчика; 14 — контактная пара; 15 — соединительный провод; 16 — корпус датчика (стальная скоба).

Кстати, о теплоносителе: им может стать антифриз, используемый в системе охлаждения автомобилей, смесь глицерина и воды, раствор изопропилового спирта в воде. Все эти жидкости не замерзают при отрицательных температурах и могут свободно циркулировать в системе охлаждения комнатного овощехранилища.

Регулировать температуру внутри холодильного шкафа можно с помощью крана-вентиля, врезанного в один из патрубков (например, нижний) уличного радиатора. В простейшем случае можно воспользоваться приспособлением, напоминающем небольшую струбцину, с помощью которого зажимается соединительный резиновый шланг.

Балконный холодильный шкаф-термостат с автоматическим термостатированием

Третья конструкция, с которой вы сегодня познакомитесь, предназначена для установки на балконе или в лоджии. Задача здесь обратная — не допустить излишнего охлаждения шкафа-термостата. Сделать это проще всего с помощью какого-либо электронагревателя.

Садовод, желающий сохранить урожай овощей или просто энтузиаст-самодельщик применит для этого и электрокамин с масляным радиатором, и электрогрелку. Однако проще и безопаснее использовать обычные электролампы.

Нагреватель на электролампах состоит из металлического поддона (можно использовать алюминиевый противень подходящих габаритов), на котором закрепляются кронштейны-уголки, а на них — ламповые патроны. При этом желательно использовать фарфоровые, рассчитанные на повышенную температуру, которые применяются для наружных светильников. Учтите, что суммарная мощность электроламп должна составлять 100. 160 Вт в зависимости от преобладающих уличных температур. Так что для нагревателя из четырех ламп мощность каждой должна составлять соответственно от 25 до 40 Вт.

После подсоединения проводки к каждому из патронов, лампы изолируются лоскутом стеклоткани или пищевой алюминиевой фольгой и поддон накрывается металлической крышкой — таким же противнем, в котором насверлены отверстия. Скрепляются противни скобками или винтами, после чего полость нагревателя через отверстия засыпается сухим речным песком.

Следует отметить, что для такого домашнего овощехранилища необходим терморегулятор, датчик температуры, автоматический прибор, регулирующий температуру внутри холодильного шкафа — зимой на балкон не набегаешься.

Терморегулятор своими руками

Самый простой можно сделать на базе датчика, срабатывающего при замерзании воды. Как известно, ее объем при этом увеличивается, и это явление можно использовать в самодельном терморегуляторе.

Его основой является небольшой пластиковый флакон, доверху залитый дистиллированной водой. Располагается он внутри корпуса — металлической скобы, на которой смонтированы подпружиненный пластмассовый толкатель и контактная пара. При замерзании воды во флаконе стенки его будут выпучиваться, при этом перемещается толкатель, который замыкает контактную пару. Цепь замыкается и включает тем самым лампы нагревателя. По мере роста температуры лед в датчике-флаконе тает, стенка флакона занимает первоначальное положение и контакты размыкаются. Лампы гаснут и, пока вода в датчике не замерзнет, будут выключенными.

Располагается этот автомат в нише, вырезанной в теплоизоляции на боковой стенке. Дело в том, что срабатывает датчик при температуре несколько ниже нуля, а это уже противопоказано клубням. Поэтому-то датчик и располагается в не защищенном теплоизоляцией гнезде, чтобы срабатывание его происходило, прежде чем температура внутри шкафа опустится ниже нуля.

При монтаже электропроводки есть смысл установить на корпусе шкафа сигнальную лампу: свет ее должен быть хорошо виден из комнаты. Подключается эта лампа параллельно лампам нагревателя, и по ее свечению можно судить о срабатывании датчика и правильной работе термостата. Для отладки датчика можно воспользоваться все тем же стрелочным термометром, расположенным внутри шкафа.

Если температура внутри холодильного шкафа окажется слишком низкой, надо соединить полость ниши, в которой располагается датчик, с окружающей средой, просверлив в обшивке небольшое отверстие. Если же температура в шкафу окажется слишком высокой, сверлятся отверстия, сообщающие полость ниши с полостью шкафа.

Заметим, что датчики, работающие на принципе увеличения объема воды при ее замерзании, можно было бы использовать для регулировки температуры и в первых двух холодильных шкафах-термостатах, однако сделать это несколько сложнее. Поэтому такое усовершенствование можно рекомендовать лишь тем, кто имеет достаточно солидный опыт такого рода работ.

Итак, беремся за дело. Зима еще впереди, а сделать любой из холодильных шкафов можно всего за неделю. Немного усилий — и никакие конъюнктурные соображения рынка уже не коснутся вас. Домашнее овощехранилище позволит вам хранить овощи, картофель, морковь и свеклу без особых проблем.

По материалам статьи И. Настасьинского
